Standard méretek:

108/63, 133/63, 133/89, 159/89

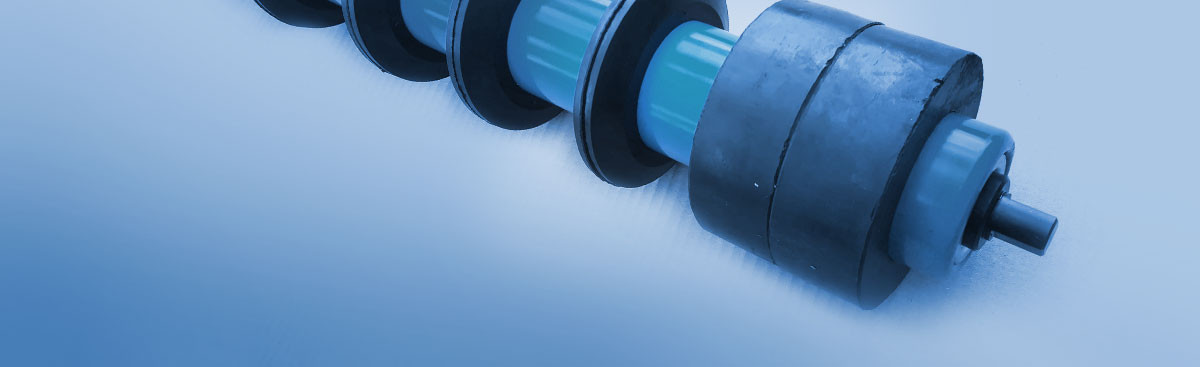

Kivitelezés

• Hosszirányban hegesztett EN 10 219 építőcső, vastagsága 3 mm (do Ø108 mm)
• Húzott acél, átmérő. 20 mm, h9, 11109 osztály
• Gumi tárcsák/korongok 68 +/- Shore A, 108,133, alebo 159 mm -átmárő
• Erős acél karima 2 mm-es vastagság a hengerhez hegesztve (a kivitelezés változhat a henger átmérőjétől függően)
• csapágy 6204 2 RS C3
• négyrészes labirintumos tömítés, horganyzott fedél
• rögzítőgyűrű a D20 tengelyhez
• felületkezelés RAL 5015, kék

A megrendelés formája, pl.

Tárcsás és kororgos görgő átmérő 108/63/750/6204/20/14, L1 = 608, L2 = 648 mm, 2+3+2, - 10 db

felületkezelés RAL 5015 kék, négyrészes labirint tömítés ZN fedél

A tárcsák és korongok igény szerint kombinálhatóak.

A táblázatban nem szereplő értékeket ill. igényeket, az ügyféllel történő

megegyezés, pontosítás alapján gyártjuk.
